工業內窺鏡參考圖譜簡介

工業內窺鏡參考圖譜是在使用內窺鏡間接目視檢測的過程中，供檢測人員參考用的各種缺陷圖譜。工業內窺鏡檢測的目的在于，通過設備的輔助讓檢測人員能夠間接看到被檢對象內部的狀況，解決了被檢對象密閉、或者無法進入、無法看到其內部的難題。整個檢測過程通常至少包括三個環節：大范圍搜索、局部細致觀察、做出判斷。大范圍搜索和局部細致觀察，就是查找、發現異常的過程，而作出判斷則需要給出定性結論，是不是缺陷，什么類型的缺陷?，F(xiàn)階段查找和判斷過程還未實現智能化，需要檢測者做出主觀評判，特別是判斷過程，檢測者可以憑借經驗進行，但是有一定難度，這種情況下工業內窺鏡參考圖譜就可以派上用場了。

工業內窺鏡參考圖譜的用途

在檢測過程中發現異常后，檢測者可以對實際觀測到的表面異常狀況與參考圖譜進行比對，找到兩者特征相匹配的圖譜，從而可以準確地識別缺陷的類別，然后再進行后續的測量及評判操作等。由此可以看出，參考圖譜是工業內窺鏡目視檢測法非常重要的評價依據，特別是工業設備、管道以及各種設施的內部缺陷種類繁多，檢測者的經驗畢竟是有限的，圖譜提供了識別缺陷的有力保障。

工業內窺鏡參考圖譜的特點

由于工業內窺鏡圖譜起到的作用是比對標準或者說參考標準，那就要求參考圖譜具有以下三個特點：

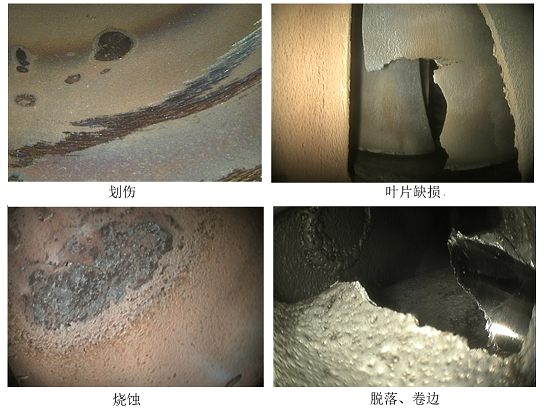

1. 直觀。內窺檢測本身就是基于視覺的無損檢測手段，效果直觀是其特點，因此參考圖譜應提供缺陷的直觀信息，例如：缺陷圖片，以方便檢測人員將檢測所見與參考對象進行比對。

2. 真實而典型。缺陷圖譜應該是真實的、來自真實檢測環境的，而不是主觀臆造的，同時具有一定的典型代表性，這樣才具有作為參照物的意義，才能夠凸顯缺陷的真實特征，便于檢測者通過比對正確識別缺陷的類別。

3. 覆蓋類別廣泛。既然具有類似工具書一樣的作用，那么理想情況下，檢測人員面對各種各樣的檢測任務，都可以查閱圖譜、并從中找到相匹配的缺陷信息，因此要求工業內窺鏡參考譜圖應該覆蓋各行業、各種設備、各種缺陷。當然這個要求可能比較高，可以隨著時間的推移逐漸補充完善。

哪里可以找到工業內窺鏡參考圖譜？

現階段大部分內窺鏡公司都會有自己積累的一些缺陷檢測圖片，但通常是內部資料。再就是2017年中國標準出版社曾經出版過一本書，名為《工業內窺鏡目視檢測圖譜》，感興趣的可以看一看。另外，還有一個好消息，全國無損檢測標準化技術委員會正在組織相關單位制訂國家標準《無損檢測 工業內窺鏡目視檢測 第2部分：圖譜》，有20多家公司及研究所熱心參與其中，提供了大量來自一線的工業內窺鏡檢測圖片，北京韋林意威特工業內窺鏡有限公司也是起草單位之一。該標準預計將于2022年4月完成，我們一起期待吧。
